نظام معالجة وإعادة تدوير المياه لصناعة إعادة تدوير البلاستيك

يستخدم نظام معالجة وإعادة تدوير المياه بشكل أساسي لمعالجة غسيل زجاجات PET التي ستنتج الكثير من مياه الصرف الصحي. الملوثات الرئيسية هي المواد العالقة. وفقًا لكمية مياه الصرف الصحي ومؤشر الملوثات. نقوم بتصميم نظام معالجة مياه. تم اعتماد عملية الترشيح + الترسيب + التعويم الهوائي، بعد معالجة مياه الصرف الصحي، سيتم إعادة استخدام جزء منها، وسيتم تصريف جزء منها وفقًا للمعايير.

خصائص التصميم

1. وفقًا لجودة مياه الصرف الصحي ومتطلبات المعالجة، يجب اختيار مسار العملية بشكل معقول، ويجب أن تكون تقنية المعالجة متقدمة، ويجب أن تكون جودة المياه المعالجة متوافقة مع معيار التصريف.
2. على أساس تلبية متطلبات المعالجة، يجب استخدام المرافق الأصلية قدر الإمكان لتقليل الاستثمار، ويجب مراعاة متطلبات الجمال في المصنع.
3. التشغيل والإدارة المريحة، التشغيل البسيط والصيانة السهلة. المعدات ذات جودة عالية وأداء جيد وتشغيل مستقر.

معلمة التصميم

1. مصدر مياه الصرف الصحي: من مصانع إعادة تدوير البلاستيك
2. سعة المعالجة المصممة: 10-50 متر مكعب/ساعة
3. جودة المياه الخارجة

المواصفات

تقنية المعالجة
بالنسبة لنظام ترشيح المياه الخاص بنا، الهدف الرئيسي هو إزالة المواد الصلبة العالقة من الماء والاحتفاظ بالعامل في الماء. يعتمد هذا النظام عملية الترشيح والترسيب ومعالجة التعويم الهوائي.

تدفق المعالجة:

وصف العملية

يتم أولاً تصريف مياه الصرف الصحي من خط الغسيل إلى حوض تجميع مياه الصرف الصحي للتجميع والتخزين المؤقت؛
الخطوة 1: يتم نقل مياه الصرف الصحي إلى آلة تصفية الحمأة لفصل السائل الصلب بواسطة مضخة المياه، وتدخل الجسيمات الأكبر إلى صندوق تجميع الحمأة، ومياه الصرف الصحي إلى خزان الترسيب؛
الخطوة 2: بعد دخول مياه الصرف الصحي إلى خزان الترسيب، وفقًا لتاريخ ردود الفعل من مقياس درجة الحموضة عبر الإنترنت، تتم إضافة الحمض تلقائيًا وضبط مؤشر درجة الحموضة على الحياد، ثم تتم إضافة المادة المندوفة والمخثرات لتفاعل التندف.
معظم الندف المتكثفة ستغرق، وستطفو المياه الصافية وتدخل إلى خزان التعويم الهوائي لتحقيق فصل الطين والماء، وسيتم تصريف مياه الطين إلى خزان الحمأة بانتظام؛

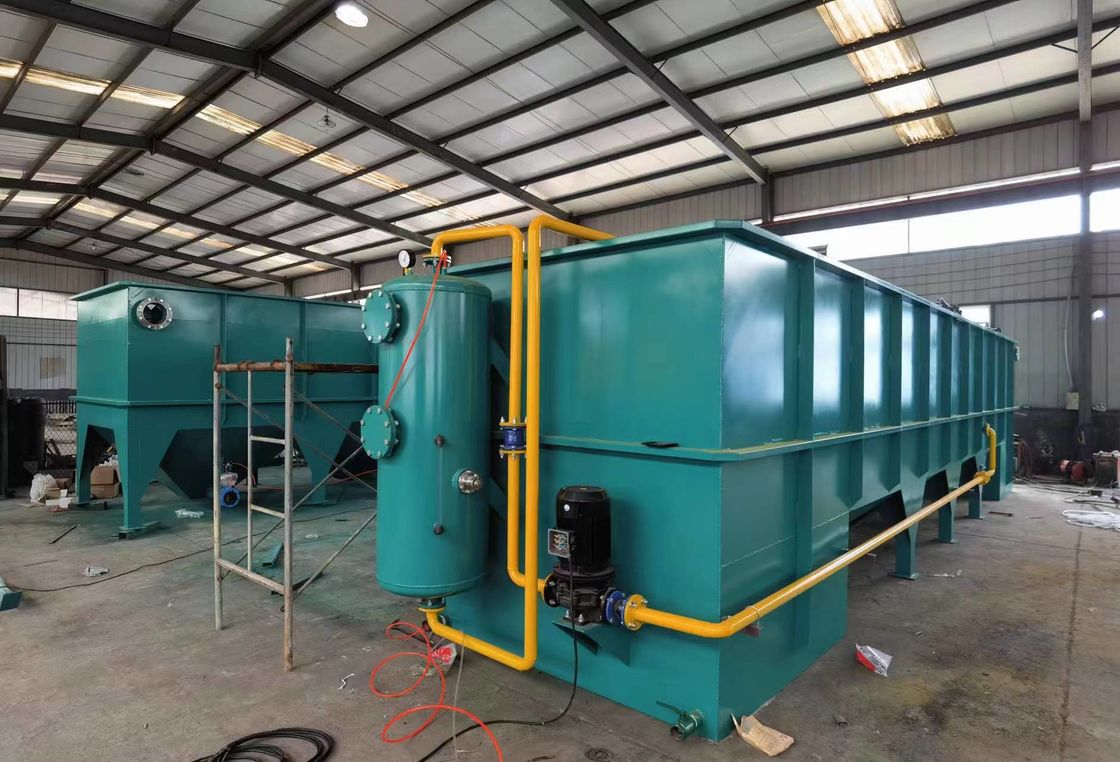

الخطوة 3: تدخل المياه الصافية إلى خزان التعويم الهوائي، وعندما يختلط الهواء المضغوط بالماء، يتم إنتاج فقاعات دقيقة، وستطفو الجسيمات الدقيقة المتبقية والمواد العائمة إلى سطح الحوض بواسطة فقاعات الهواء، ثم يتم تصريفها من خلال جهاز الكاشطة؛ بعد المعالجة، تدخل المياه النظيفة إلى حوض المياه للتخزين المؤقت.
الخطوة 4: سيتم نقل المياه النظيفة إلى المرشح بواسطة مضخة الضغط العالي وتعود المياه المصفاة إلى خط الغسيل.
يتم نقل الحمأة الناتجة عن خزان الترسيب والتعويم الهوائي إلى خزان الحمأة، ويتم تجفيفها بواسطة جهاز تجفيف الحمأة ثم نقلها للخارج للمعالجة بانتظام.

2. مقدمة العملية الرئيسية:

أ. خزان تجميع مياه الصرف الصحي (يتم إعداده من قبل العميل)

يستخدم بشكل أساسي لتجميع مياه الصرف الصحي المتدفقة من خط الغسيل، ويعمل أيضًا كحوض لمضخة رفع مياه الصرف الصحي، والتي لها وظائف تخفيف تغير التدفق، وتنظيم حجم المياه، وتوحيد جودة المياه.
وقت البقاء المصمم: أقل من ساعتين
حوض تجميع مياه الصرف الصحي المتكامل * 1 مجموعة، الحجم الفعال: 40 متر مكعب
المادة: خرسانة
الشكل: تحت الأرض

ب. مضخة الرفع

تستخدم لرفع مياه الصرف الصحي إلى خزان الترسيب للمعالجة. يعتمد التصميم مضخة مياه الصرف الصحي الغاطسة غير المسدودة، والتي يسهل تركيبها وصيانتها، ولها عمر خدمة طويل. يمكن تحقيق التشغيل والإيقاف التلقائيين من خلال مقياس المستوى الموجود في خزان التنظيم، مما يقلل من التشغيل اليدوي.
مضخة رفع مياه الصرف الصحي المتكاملة * 2 (واحدة للاستخدام، والأخرى في وضع الاستعداد)
الطاقة: 5.5 كيلو واط

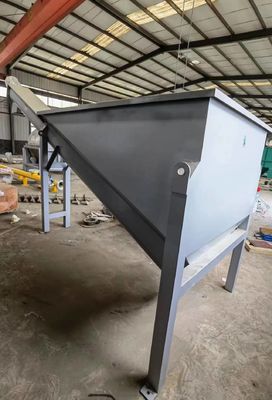

ج. آلة تصفية الحمأة

يتم وضع آلة تصفية الحمأة في مقدمة نظام معالجة المياه، وذلك بشكل أساسي لفصل الجسيمات الأكبر في مياه الصرف الصحي المتدفقة، وهو أمر مفيد للمعالجة اللاحقة للترسيب ويقلل من الانسداد وتآكل المعدات اللاحقة.
الموديل: سلسلة PRLZ * 1 مجموعة، المادة الرئيسية: SUS304

د. خزان الترسيب المتكامل

يعتمد خزان الترسيب المتكامل خزان الترسيب الأنبوبي المائل، والذي يتم وضعه في الطرف الأمامي لنظام المعالجة. عن طريق إضافة الحمض، يتم تعديل درجة الحموضة لمياه الصرف الصحي إلى الحياد، مما يوفر أفضل الظروف لتفاعل الترسيب اللاحق. في هذه العملية، يتم ربط درجة الحموضة المحددة في خزان التفاعل بمضخة قياس جرعات الحمض لتحقيق الضبط التلقائي لدرجة الحموضة.
في الوقت نفسه، عن طريق إضافة المواد المندوفة والمخثرات، يمكن تجميع المواد الصلبة العالقة في مياه الصرف الصحي وترسيبها، ويمكن فصل الطين والماء عن طريق الجاذبية، وذلك لتوضيح جودة المياه.
سعة المعالجة: 20 متر مكعب/ساعة 1 مجموعة
الأبعاد الخارجية: L11000 * W2000 * H3500
المادة: فولاذ كربوني + مضاد للتآكل
تصريف الطين: صمام تصريف الطين هو صمام كهربائي، والذي يصرف الطين تلقائيًا بانتظام

و. خزان المياه النظيفة

يستخدم بشكل أساسي لتجميع المياه المعاد تدويرها المعالجة، ويعمل أيضًا كخزان لمضخة المياه النظيفة.
وقت البقاء المصمم: ساعتان
الحجم الفعال: 40 متر مكعب
المادة: فولاذ كربوني مضاد للتآكل
الأبعاد: L4000 * W2000 * H1500 2 مجموعة

ز. مضخة المياه النظيفة

تستخدم لإعادة استخدام المياه المعاد تدويرها المعالجة إلى خط التنظيف. يعتمد التصميم مضخة طرد مركزي رأسية، والتي يسهل تركيبها وصيانتها، ولها عمر خدمة طويل. يمكن تحقيق إنذار المستوى العالي وتوقف المضخة منخفض المستوى من خلال مقياس المستوى الموجود في خزان التنظيم.
الكمية: 2 مجموعة (واحدة للاستخدام، والأخرى للنسخ الاحتياطي)
الطاقة: 5.5 كيلو واط

ح. المرشح

يتم ترشيح مياه الصرف الصحي المعالجة بعمق وتعتمد الرمل الكوارتز كمادة ترشيح، وتتدفق المياه عبر موزع المياه الداخلي وجامع المياه، ويتم إجراء الترشيح عالي السرعة في الخزان، والذي يمكنه إزالة المواد الجسيمية بشكل فعال وتقليل التعكر.
الكمية: 1 مجموعة
الموديل: DMF3224-1A
المادة: فولاذ كربوني مضاد للتآكل

. نظام الجرعات

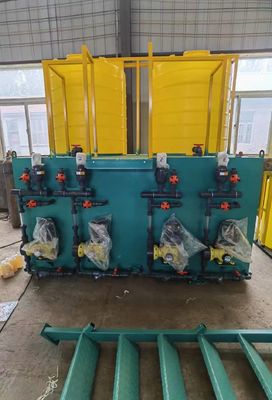

يتكون جهاز الجرعات من مضخة قياس، وبرميل كاشف، وخلاط، وما إلى ذلك، ويستخدم لتحقيق الجرعات الكمية للكاشف. من بينها، PAC هو مادة مندوفة ذات أداء امتصاص قوي للتجسير، والتي يمكن أن تتخثر وتمتص مع المواد الصلبة العالقة في الماء، وذلك لزعزعة استقرار المواد الصلبة العالقة وترسيبها؛ PAM الأنيوني هو مخثر، والذي يمكن استخدامه مع المادة المندوفة لتحسين ترسيب الندف وتسهيل توضيح جودة المياه؛ يستخدم PAM الكاتيوني لتجفيف الحمأة، مما يؤدي إلى فصل السائل الصلب. يستخدم جهاز الجرعات الحمضي الأوتوماتيكي لضبط درجة الحموضة لمياه الصرف الصحي لتكون محايدة، ويتم تحقيق الجرعات الأوتوماتيكية من خلال جهاز درجة الحموضة عبر الإنترنت.
الكمية: 4 مجموعات
جهاز الجرعات الأوتوماتيكي PAM: 2 مجموعة، نوع الصندوق الثلاثي الأوتوماتيكي، 304 1000 لتر
جهاز الجرعات الأوتوماتيكي PAC: 1 مجموعة، دلو مزدوج، مضخة مزدوجة، PE 2000 لتر

جهاز الجرعات الحمضي الأوتوماتيكي: 1 مجموعة، دلو واحد، مضخة مزدوجة، PE 500 لتر

ي. نظام معالجة الحمأة

يتكون نظام معالجة الحمأة من مكثف الحمأة، ومكبس المرشح
يستخدم خزان تكثيف الحمأة لتخزين الحمأة الناتجة عن التفاعل الفيزيائي والكيميائي لخزان الترسيب وخزان التعويم الهوائي. يتم نقل الحمأة إلى مكبس المرشح من خلال مضخة الحمأة للتجفيف، ويتم نقل الحمأة المجففة للخارج للمعالجة بانتظام.
